Selettività differenziale: come evitare blackout e sanzioni in 3 mosse

• Lo scenario del blackout generalizzato

  • Un piccolo guasto su una presa in fondo al magazzino fa scattare l'interruttore generale. Tutta l'azienda si ferma. I server si spengono, le macchine CNC si bloccano e si perdono ore di produzione per un problema banale.

  • Questo accade perché la catena di protezioni non è selettiva: l'interruttore a valle non interviene prima di quello a monte.

• La selettività come strategia di continuità operativa

  • La selettività differenziale permette di isolare solo la parte dell'impianto colpita da un guasto, mantenendo attivo tutto il resto.

  • Per farlo correttamente, è necessario coordinare i tempi di intervento e le soglie di corrente Idn, rispettando rigorosamente i limiti invalicabili imposti dalla legge e dalle norme tecniche per garantire la sicurezza delle persone.

• I limiti di tempo normativi in Bassa Tensione (BT) e Media Tensione (MT)

  • In Bassa Tensione (BT):

    • Non esiste un limite unico di 1 secondo per tutto l'impianto. La norma CEI 64-8 impone tempi rigidi in base al sistema di distribuzione (TT o TN).

    • Nei circuiti terminali (prese e utenze), i tempi di estinzione del guasto devono essere rapidissimi: un massimo di 0,4 secondi per i sistemi TN e di 0,2 secondi per i sistemi TT (alla tensione nominale di 230/400 V).

    • Il tempo di 1 secondo è il limite massimo ammissibile esclusivamente per i circuiti di distribuzione (a monte dei quadri secondari) per consentire il ritardo intenzionale delle protezioni generali (es. interruttori di tipo S).

  • In Media Tensione (MT):

    • I limiti di intervento della protezione generale di terra in cabina sono dettati dall'Ente Distributore tramite la norma CEI 0-16.

    • I tempi richiesti sono generalmente molto stringenti (spesso compresi tra i 120 ms e i 450 ms a seconda dello stato del neutro della rete). Il valore di 5 secondi rappresenta solo un limite estremo di resistenza termica dei componenti, non un settaggio standard utilizzabile liberamente.

• Linee finali: le regole sui differenziali regolabili

  • Sulle linee che alimentano direttamente le utenze comuni (prese a spina fino a 32A, luci), la norma CEI 64-8 richiede una protezione addizionale contro i contatti indiretti e diretti.

  • Questa protezione si realizza con differenziali aventi corrente d'intervento nominale Idn ≤ 30 mA.

  • I differenziali da 30 mA sono per loro natura costruttiva istantanei. Non è consentito installare dispositivi regolabili che permettano a personale non qualificato di incrementare il tempo di intervento o la soglia di corrente oltre i limiti di sicurezza cardiaca. L'uso di differenziali regolabili (es. a relè separato) è ammesso solo nei quadri di distribuzione a monte, a patto che le regolazioni siano accessibili solo a personale autorizzato (PES/PAV).

• La responsabilità legale: chi risponde in caso di sinistro?

  • In caso di folgorazione o infortunio dovuto a protezioni non coordinate o manomesse, la responsabilità penale e civile ricade sul Datore di Lavoro e sui Dirigenti/Preposti con potere di spesa e decisione (D.Lgs. 81/08).

  • L'RSPP (Responsabile del Servizio di Prevenzione e Protezione) ha un ruolo consultivo: risponde penalmente solo se ha omesso di valutare e segnalare il rischio nel Documento di Valutazione dei Rischi (DVR), ma non ha la responsabilità diretta dell'adeguamento dell'impianto.

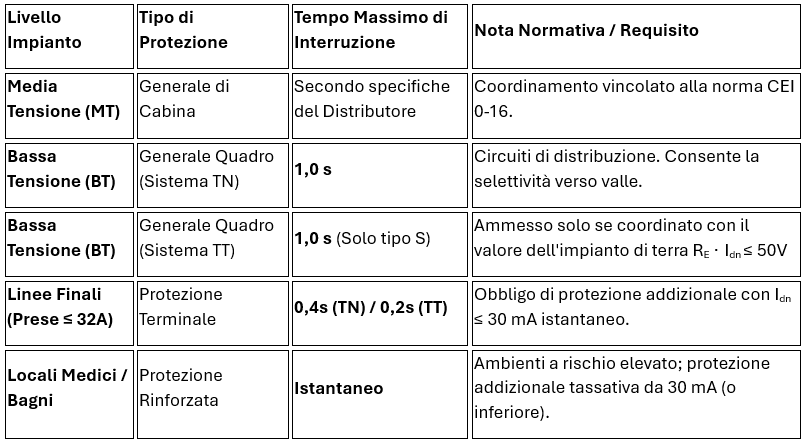

Tabella Tecnica di Controllo (Aggiornata a Norma)

Approfondimenti Tecnici Necessari

Per comprendere appieno come implementare la selettività senza violare la legge, occorre analizzare tre dinamiche fondamentali.

1. La differenza cruciale tra Sistemi TT e TN

La scelta e il settaggio dei differenziali cambiano radicalmente in base al regime del neutro dell'azienda:

• Sistema TN (Cabina di trasformazione propria):

  • Il guasto a terra si trasforma in un cortocircuito fase-neutro.

  • La corrente di guasto è molto elevata. Spesso la selettività può essere gestita anche solo tramite gli interruttori magnetotermici, senza l'uso massiccio di differenziali, tranne che sulle linee finali.

• Sistema TT (Fornitura in Bassa Tensione dall'esterno):

  • Il guasto a terra si chiude attraverso la terra dell'impianto e la terra del distributore.

  • La corrente di guasto è bassa (vincolata dalla resistenza dell'impianto di terra RE.

  • Il differenziale è obbligatorio per garantire la protezione dai contatti indiretti. Per fare selettività a monte, si deve usare un interruttore di Tipo S (Selettivo), che ha un ritardo intenzionale (ma comunque entro 1 secondo) e una soglia di corrente più alta rispetto a quelli a valle.

2. Come si ottiene la vera Selettività Differenziale?

Non basta "comprare un differenziale più grande" a monte. La selettività è garantita solo se si rispettano contemporaneamente due condizioni (Coordinamento Amperometrico e Cronometrico):

• Condizione Amperometrica: La corrente nominale d'intervento del differenziale a monte Idn1 deve essere almeno 3 volte superiore a quella del differenziale a valle Idn2

  • Esempio: Se a valle hai un 30 mA (0,03 A) a monte devi avere almeno un 100 mA (0,1 A) meglio se 300 mA (0,3 A).

• Condizione Cronometrica: L'interruttore a monte deve avere un tempo di non intervento (tempo di ritardo) superiore al tempo totale di interruzione dell'interruttore a valle.

  • Questo si ottiene utilizzando i differenziali marchiati con la lettera S (Selettivi) a monte, che ignorano i guasti transitori lasciando il tempo al differenziale istantaneo a valle di aprirsi.

3. Il mito dei "Falsi Scatti" e la scelta del Tipo di Differenziale

Spesso i blackout non avvengono per un guasto reale, ma per scatti intempestivi dovuti a correnti di dispersione fisiologiche (es. filtri d'ingresso dei PC, inverter, macchinari industriali).

• Alzare i tempi o le soglie per disperazione è illegale e pericoloso.

• La soluzione tecnica corretta è la scelta della classe del differenziale:

  • Tipo AC: Ormai superato e non idoneo per carichi industriali o uffici (rileva solo correnti alternate sinuoidali).

  • Tipo A o F: Obbligatori per linee con elettronica elementare, PC e piccoli inverter.

  • Tipo B: Indispensabile a monte di inverter industriali trifase, pompe di calore e stazioni di ricarica EV, poiché protegge anche dalle dispersioni in corrente continua (DC) che altrimenti "acciecherebbero" i differenziali standard di tipo A o AC, impedendo loro di scattare anche in caso di folgorazione

Domande Frequenti (FAQ)

·Cosa succede se il differenziale generale in BT è settato a 1,5 secondi? L'impianto è fuori norma. In caso di folgorazione, la responsabilità penale cade sull'RSPP e sul datore di lavoro per mancata manutenzione e adeguamento. Il limite di 1s è invalicabile per garantire l'estinzione del guasto prima che diventi letale.

·Posso installare un differenziale regolabile se lo "lucchetto" per impedire modifiche? No. Sulle linee finali il componente deve essere nativamente non regolabile per quanto riguarda il tempo di intervento, per evitare che un guasto franco a terra persista oltre i limiti di sicurezza cardiaca.

·La selettività cronometrica è obbligatoria? Non è un obbligo di legge, ma un obbligo di "buona tecnica". Se non la applichi, un guasto da 10 euro può causarne 10.000 di fermo produzione. La legge però ti obbliga a rispettare i tempi massimi se decidi di attuarla.
